如今行業內上發泡劑大致分為合成型發泡劑，復合型發泡劑，松香皂發泡劑，動植物蛋白發泡劑.這些種類的發泡劑都各具特色。其中合成型發泡劑因其價格低被很多人選用，尤其在屋面保溫市場運用比較普遍，大家看到透明狀且價格低都屬于這類型的發泡劑。究其主要原因是屋面保溫市場不講求質量，用施工單位自己話說“屋面保溫就是做豆腐渣工程”，不過繼續這樣下去市場遲早做爛。
動物蛋白發泡劑優勢是具有較好的泡沫穩定性與閉孔率。植物型發泡劑起泡力與穩定性相對比較平衡，在很多人的觀念里，水泥發泡發泡劑只是發泡降密，這種想法是非常片面的。發泡劑其實關系到水泥基泡沫保溫板制品的強度，導熱系數，凝固速度，吸水率，澆注高度等性能。故此選用發泡劑時不能單看其價格，而應該看整體成本。水泥基泡沫保溫板中水泥成本是主要成本。降低水泥成本是降低水泥基泡沫保溫板成本的關鍵。如何降低水泥成本呢，可通過提升強度降低水泥用量。同密度水泥基泡沫保溫板強度提升了，如果保持強度不變，就可以降低水泥用量降低密度同樣達到原有的強度。如原來生產400密度水泥基泡沫保溫板強度為0.6mpa,而通過提升強度可用350達到0.6mpa.這樣節省了50公斤水泥，強度達到了，保溫隔熱性能還提升了。可這關鍵之一就是選擇好的發泡劑。

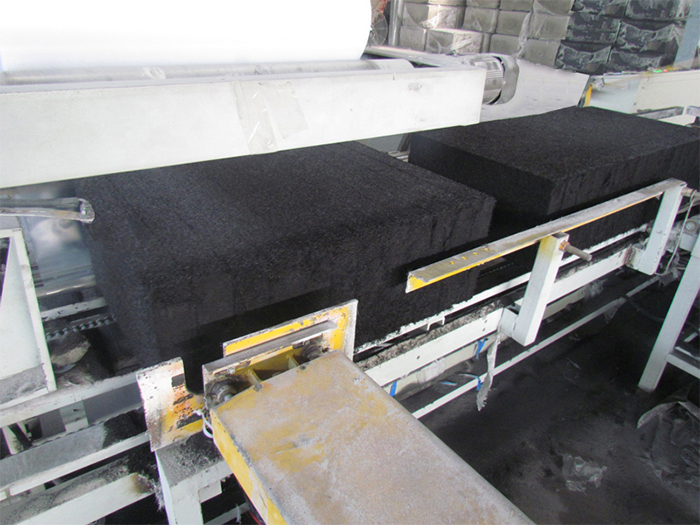

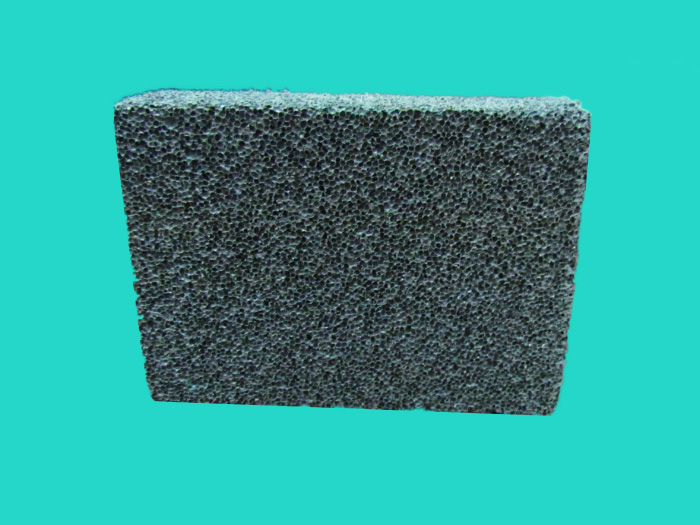

發泡劑對水泥基泡沫保溫板性能的影響： 一、強度 水泥基泡沫保溫板的強度是一個關鍵性指標，水泥基泡沫保溫板是經過發泡的人造石材，密度低，強度自然會隨著下降，而且低密度強度下降更多。如何讓水泥基泡沫保溫板強度更好，成了改善水泥基泡沫保溫板的性能關鍵性因素。選擇好的發泡劑能有效提升水泥基泡沫保溫板的強度。好的發泡劑能在水泥基泡沫保溫板中形成光亮封閉式孔洞，這樣大大提升泡壁的密實度從而提升強度。好的發泡劑能在低水灰比下使用，水灰比越低強度也就越高。目前市面上很多發泡劑只能在高水灰比下運用，這也就是很多施工隊都是以高水灰比來施工主要原因，看起來想稀粥一樣，還說這是“自流平”，可犧牲了水泥基泡沫保溫板強度，做出來都成了“豆腐渣工程”了。發泡劑與水泥匹配性也影響其強度。發泡劑如果與水泥不匹配，最常見的問題就是發泡劑成了水泥的隔離層，形成“假凝”現象，實際是沒有凝固，形成隔離層使得水泥不能徹底反應，表現出來的現象就是制品特別“酥”，沒有什么強度。 二．吸水率 現在市面上很多水泥基泡沫保溫板制品吸水率非常大，有的高達50%，究其原因就是水泥基泡沫保溫板閉孔率低，由于竄泡及發泡劑泡沫穩定性差破泡形成通孔。這都是因為發泡劑閉孔率低導致的，所以好的發泡劑就是能使得水泥基泡沫保溫板制品吸水率低。 三．澆注高度 水泥基泡沫保溫板澆注高度與發泡劑的泡沫穩定性有直接關系，發泡劑泡沫穩定性高，澆注高度越高，反之亦然。澆注高度越高漿體對泡沫的壓力也就越大，泡沫如果穩定差就會出現塌陷。 四．密度 對于水泥基泡沫保溫板密度控制關鍵是泡沫的加入量，所以密度直接影響因素就是發泡劑。發泡劑泡沫越穩定，密度就好控制，也就越能做出低密度的水泥基泡沫保溫板。反之發泡劑的穩定性不好，有可能就會設計的是400密度，澆注出來成了500公斤。還有可能是上下密度不一樣，就是密度不均勻，這樣的問題在墻體現澆中比較明顯呢。 五.導熱系數 導熱系數最直接影響因素就是水泥基泡沫保溫板密度，密度控制的關鍵因素就是發泡劑。糾正業內里的一個誤區：大家普遍認為導熱系數與閉孔率有直接關系，而實際根據我們對密度為200kg/m³不同閉孔率水泥基泡沫保溫板試塊進行檢測發現閉孔率高的與閉孔率低相比導熱系數沒有明顯的區別，都為0.049。 綜上所述：發泡劑會對水泥基泡沫保溫板強度，吸水率，澆注高度，密度以及導熱系數等性能指標產生影響。由此可見，在水泥基泡沫保溫板施工中選擇一款質量好的發泡劑是至關重要的。
